中新网武汉5月18日电(卢琪)第二十一届“中国光谷”国际光电子博览会(以下简称“光博会”)18日在武汉东湖高新区(又称“中国光谷”)开幕。在这场超300位顶尖专家及行业领袖参加、近400家企业参展的盛会上，超200项创新成果首发首展，“光+AI”的深度融合成为各方关注焦点。
汇聚全球创新资源
光博会作为中国光电子信息产业领域专业化程度高、行业地位高、国际化水平高、观展规模大的顶级盛会之一，是全球光电产业交流合作的重要平台。
本届光博会以“光联万物、智引未来”为主题，展览面积约2万平方米，设置光通信与全光网、光电融合与创新应用、激光技术及应用、光学及精密光学四大主展区，以及“光+AI”特色展区。20余场产业与学术交流活动同期举办，覆盖光通信、激光、先进光刻、光电材料、人工智能算力等领域。
“‘光博会’已成为中国光电子信息产业顶级创新平台，是连接基础研究与市场应用的重要枢纽。”联合国教科文组织“国际光日”指导委员会主席约瑟夫·尼梅拉在致辞时表示，去年与东湖高新区签署合作备忘录，在科普、青少年教育、产学研对接等领域成果丰硕，今年将持续深化学术交流、产业协同与青年人才培养，推动光与智能融合创新。
据了解，本届光博会国际展商占比10.5%，涵盖欧美、东南亚等地区的知名光电企业及科研机构；首设“中越光电产业合作交流日”，引入东南亚多个国家专业买家；欧美工商会、亚太贸易协会、印度机器人及自动化理事会等10个国际组织组团参与，国际观众覆盖80余个国家和地区。
“光+AI”成为焦点
作为全球光电子产业“风向标”，光博会首发8项具有行业里程碑意义的前沿技术和产品，首发首展超200项创新成果。其中，光电子技术支撑AI算力集群、智算中心、高速光互连、智能光电感知等方向的成果备受瞩目。
华工科技的“12.8T XPO光模块”带宽达到12.8T，是当前主流1.6T光模块的8倍，这一超级可插拔光模块可应用于规模庞大的通用AI集群；中国信科的“13824芯超大芯数光缆”创下国内首款万芯级、业界最大芯数光缆的纪录，可大幅提升算力中心布线效率、降低运维成本；华中科技大学展示全球最大容量MRAM存算一体芯片……
从为AI提供精准环境感知的先进光传感技术，到破解存力瓶颈的新一代光存储方案，再到实现超高速数据传输的高速光模块与硅光芯片，一项项创新成果成为搭建未来智能世界的“光之积木”。

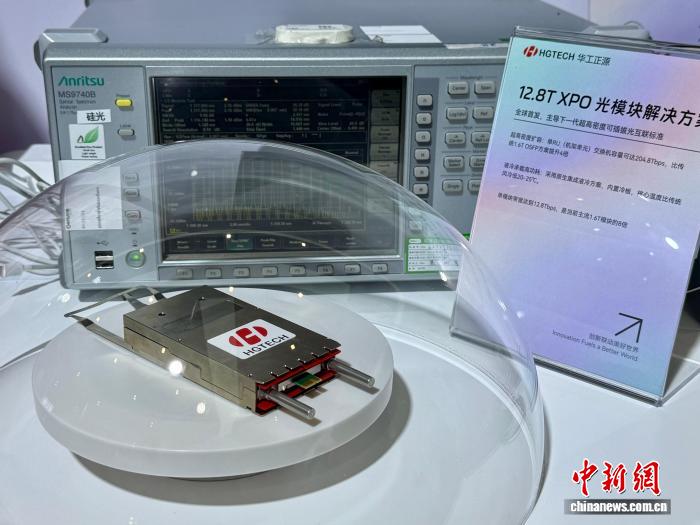

图为华工科技展示的“12.8T XPO光模块”。卢琪摄
“AI+光的深度融合已成为破解算力瓶颈的核心引擎。”中国信科集团董事长何书平介绍，中国信科聚焦光电融合芯片、高速光模块、先进光纤等关键领域，相关技术可有效降低AI集群能耗30%以上，部署的高速光模块可实现1毫秒范围内的算力快速调度，还前瞻布局下一代超高速光网络技术。
“AI发展离不开算力、运力、存力的协同，运力不足已成关键短板。”长飞光纤执行董事兼总裁庄丹称，长飞光纤推出“AI2030”战略，构筑数据中心基石、连接全球AI网络、赋能AI应用，在城域网、数据中心互联、海洋传输等领域形成解决方案。
加速打造光电子信息产业世界级集群
开幕式上，工信部相关负责人介绍，光电子信息产业是中国有条件率先实现突破的高技术产业。2025年，中国光电子信息产业产值突破3万亿元，整体规模位于全球前列，将推动光电子与人工智能、集成电路、智能网联汽车等新兴产业深度融合。
湖北是中国光电子信息产业的发源地之一。历经40年发展，光电子信息产业成为湖北优势产业、支柱产业。据介绍，湖北以信息光电子、能量光电子、生命光电子为主攻方向，将提升基础研究水平和原始创新能力，加速打造东湖高新区成为世界级光电子产业集聚区，加速打造武汉成为世界级的光电子产业名城，推动“中国光谷”向“世界光谷”迈进。
如何加快创建世界领先的光电子信息先进制造业集群？中国工程院院士周济建议，要以“人工智能+光电子信息产业创新发展”为主攻方向；强化产业集聚度，壮大光电子信息产业规模，重点布局“光芯屏端网智感医”八个方面；打造世界领先的光电子信息技术创新体系；培养和汇聚光电子信息产业高质量人才；实施更有力、更有效的产业政策。
数据显示，2025年，武汉光电子信息产业规模超过8500亿元，相关企业达到1.6万余家；今年一季度，光电子信息产业增加值同比增长25%。武汉提出，到2030年，光电子信息产业规模将突破1.5万亿元。(完)
